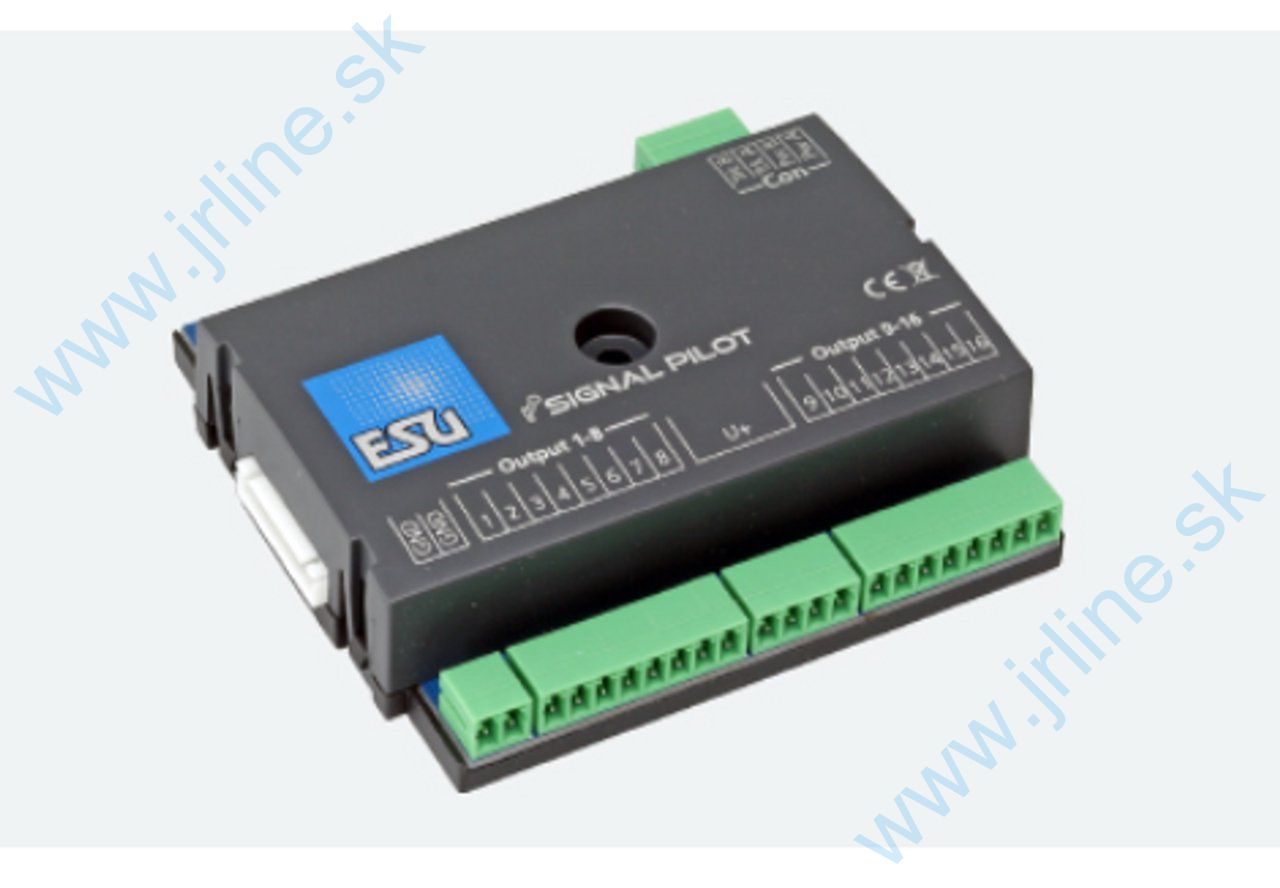

SignalPilot je multiprotokolový dekodér príslušenstva, ktorý je určený na prepínanie signálov. Vďaka inteligentnému softvéru ho možno používať s DCC aj Motorola®. Flexibilné programovanie robí z tohto dekodéra univerzálny produkt medzi našimi dekodérmi príslušenstva. SignalPilot má 16 výstupov, ku ktorým je možné priamo pripojiť jednotlivé mikrolampy alebo LED diódy svetelných signálov. Vďaka tomu, že výstupy sú vykonané ako push/pull koncové stupne, sú vhodné ako pre bežné svetelné signály so spoločnou anódou, tak aj pre svetelné signály alebo svetelné lišty so spoločným uzemnením (spoločná katóda), ako sa vyskytujú u signálov Viessmann®. Ale aj motorové tvarové signály a výhybkové pohony môžu byť priamo ovládané pomocou SignalPilot.
Režimy prevádzky
SignalPilot sa dá používať pod DCC s RailComPlus® a Motorola®. Každému výstupu sa dá softvérovo priradiť ľubovoľná adresa alebo kombinácia adries.
Funkcia
SignalPilot sa dá napájať buď priamo z digitálnej centrály, alebo samostatne z transformátora jednosmerného alebo striedavého napätia. K 16 výstupom môžete priamo pripojiť LED diódy dvoch, troch alebo štyroch svetelných signálov. Každý výstup môžete individuálne prevádzkovať ako trvalé svetlo, blikajúce svetlo alebo pulzujúce svetlo. Pri tom je možné nastaviť jas alebo frekvenciu blikania, ako aj časy stmievania a zosvetľovania. Rôzne realistické svetelné efekty, ako napríklad jemné stmievanie, efekt neónových trubíc, defektné neónové trubice, simulácia plynových lucerien alebo blikajúce svetlo, zaisťujú realistický výsledok. Je možné aktivovať aj náhodné zapínanie alebo vypínanie alebo oneskorenie zapnutia a vypnutia. Nočné zapnutie môže na želanie spoločne stlmiť výstupy.
Výstupy SignalPilota sa pri konfigurácii zoskupujú do signálnych obrazov. V zásade sú možné signály s dvoma, tromi, štyrmi alebo viacerými pojmami. V závislosti od počtu zapojených výstupov sa každému signálu priradí jedno alebo viacero čísiel výhybiek (adresy výhybiek), pomocou ktorých môžete neskôr prepínať jednotlivé signálne obrazy. Na tento účel je k dispozícii až 16 čísiel výhybiek.
Konfigurácia signálnych obrazov sa vykonáva výlučne pomocou softvéru ESU LokProgrammer. Vyberiete požadované signálne obrazy, prenesiete ich do dekodéra a nakoniec zapojíte signály podľa konfigurácie.
Všetky signálne obrazy preddefinované v softvéri LokProgrammer je možné individuálne meniť. Popis samotných obrazov signálov sa vykonáva pomocou súborov XML, ktoré na jednej strane pravidelne rozširuje ESU, alebo ktoré si môžete sami vytvoriť a rozširovať podľa vlastného uváženia. Týmto spôsobom je možné podporovať aj „exotické“ signály. SignalPilot je kompatibilný s viacerými protokolmi a môže sa používať s centrálami podľa systému Märklin® Motorola® (napr. 6021, Central Station® alebo Mobile Station®), ako aj s centrálami kompatibilnými s DCC. Konfigurácia sa môže uskutočniť na hlavnej koľaji aj na programovacej koľaji. Vďaka RailCom® je možné vyčítať aj CV.
K SignalPilot je možné voliteľne pripojiť modul SwitchPilot Extension RelaisModul. S jeho pomocou je možné napríklad aktivovať brzdné úseky alebo polarizovať srdcovky.
LokProgrammer
S ESU LokProgrammer môžete konfiguráciu SignalPilota veľmi jednoducho vykonať priamo na obrazovke: Stačí vybrať požadovaný typ signálu a pripojenie sa zobrazí priamo na obrazovke.
Budúcnosť zabudovaná
Pomocou LokProgrammeru je možné kedykoľvek aktualizovať prevádzkový softvér SignalPilota. To môže byť potrebné, ak zabudujeme ďalšie typy signálov.
