75/ESU53900 Tester pre dekodéry, NEM652, 651, 21MTC, PluX22, Next18, kábel,ové zvonový kotvový motor, LED monitor

PDF INFO

Možno vám táto situácia pripadá známa: Pred sebou na pracovnom stole máte digitálny dekodér a pred jeho zložitou inštaláciou do lokomotívy by ste radi otestovali, či dekodér funguje správne. Ale ako ho otestovať?

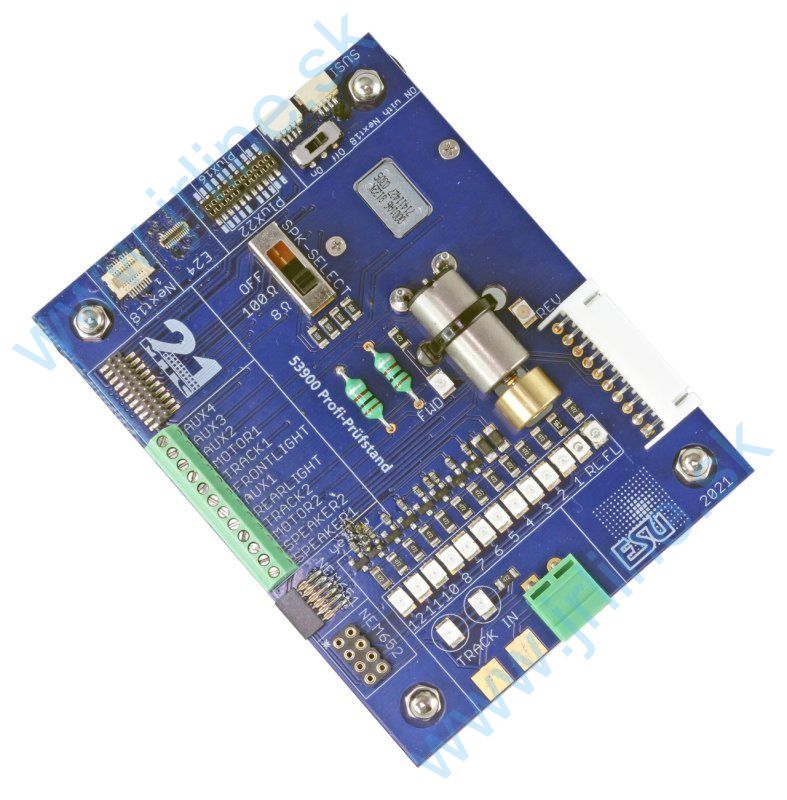

Profesionálny testovací stojan vám v tom pomôže: Profesionálny testovací stojan sa jednoducho pripojí k vašej digitálnej centrále alebo LokProgrammeru. Umožňuje vám otestovať každý dekodér bez rôznych vplyvov lokomotívy.

Vybavenie
Aby vám to čo najviac uľahčil, profesionálny testovací stojan má cenné vybavenie. Na pripojenie dekodéra sú k dispozícii všetky bežné rozhrania pre „malé rozchody“:

Okrem 6-pinového rozhrania podľa NEM 651 a 8-pinového rozhrania podľa NEM 652 je k dispozícii aj rozhranie 21MTC podľa NEM660, zásuvka PluX22 a rozhranie Next18: Nezáleží na tom, aký dekodér máte: jednoducho pripojte dekodér – hotovo!

Lokomotívy bez konektora rozhrania je možné pripojiť pomocou jednotlivých káblových svoriek.

Vysoko kvalitný zvonový kotvový motor s setrvačnou hmotou slúži v spojení s LED diódami smeru na kontrolu výstupu motora: Takto jednoducho môžete kontrolovať vlastnosti pomalého jazdy a synchronizáciu dekodéra. LED monitor vás informuje o funkciách predného a zadného svetelného výstupu, ako aj o funkčných výstupoch AUX1 až AUX6.

Na testovanie dekodérov LokSound sme zabudovali 20 mm reproduktor. Môžete si vybrať, či má byť zabudovaný reproduktor vypnutý alebo má mať 100 ohmov alebo 16 ohmov – testovací stôl je ideálny pre každú generáciu dekodérov ESU!

Dva konektory SUSI umožňujú priame testovanie voliteľných modulov SUSI, ako aj prenos na ďalšiu dosku.

Pripojenie k digitálnej centrále alebo LokProgrammeru sa vykonáva buď pohodlne pomocou odnímateľného dvojpolového svorkovnice (rovnaký systém ako na LokProgrammeri alebo ECoS) alebo pomocou dvoch spájkovacích koncoviek.

Rozšírenie
Pomocou novo zavedenej rozširujúcej zásuvky môžete v prípade potreby doplniť svoj profesionálny testovací stojan o rozširujúcu dosku profesionálneho testovacieho stojana: K nej môžete veľmi jednoducho pripojiť a otestovať naše dekodéry pre veľké koľajnice. Vďaka všetkým týmto komponentom sa váš profesionálny testovací stojan čoskoro stane nepostrádateľným pomocníkom vo vašej dielni!
